Le support initial pour la gestion des sessions T.38 a été intégré dans la base de code Asterisk 1.4. À l’intérieur d’Asterisk 1.4, il est possible d’effectuer ce que l’on appelle un transit (« passthrough ») T.38. T.38 Passthrough permet à Asterisk de transporter T.38 UDPTL d’un terminal parlant T.38 à un autre terminal parlant T.38. Asterisk ne modifie pas le média. Asterisk 1.6, en plus de ses capacités de transit T.38, a introduit la prise en charge de la terminaison T.38, de sorte que les sessions fax T.38 pouvaient être lancées à partir de fichiers TIFF stockés localement (SendFax) ou que les sessions fax T.38 pouvaient être terminées en fichiers TIFF stockés localement (ReceiveFax). Les capacités de télécopie de base d’Asterisk 1.8 sont restées les mêmes que celles de la version 1.6. La limitation de ces versions d’Asterisk est que si la version 1.6 - 1.8 est entièrement capable de passer ou de terminer des sessions T.38, il n’y a aucune capacité pour une passerelle T.38. Les anciennes versions d’Asterisk ne peuvent pas transmettre directement un fax du RTPC ou d’un terminal non-T.38 à un terminal T.38. Les anciennes versions d’Asterisk exigent plutôt que deux appels distincts soient établis - par exemple, un pour recevoir le fax dans un fichier TIFF (ReceiveFax) et un appel entièrement distinct pour envoyer le fax d’un fichier TIFF à un télécopieur (SendFax), ou vice versa.

SCOPTEL Asterisk 11 surmonte cette limitation et offre une prise en charge complète de la passerelle de fax T.38. La passerelle T.38 offre un certain nombre d’avantages par rapport à l’ancienne méthode de stockage et de transfert en deux étapes (généralement appelée T.37). Les avantages sont les suivants : confirmation de réception de bout en bout (avec deux appels distincts, l’interlocuteur ne sait pas nécessairement que l’appelant essayait de lui envoyer un fax), réduction du temps de télécopie (ne pas recevoir puis envoyer séparément réduit le temps de moitié) et fiabilité accrue (aucune préoccupation quant à la fiabilité du stockage local des fichiers ou des interprètes TIFF).

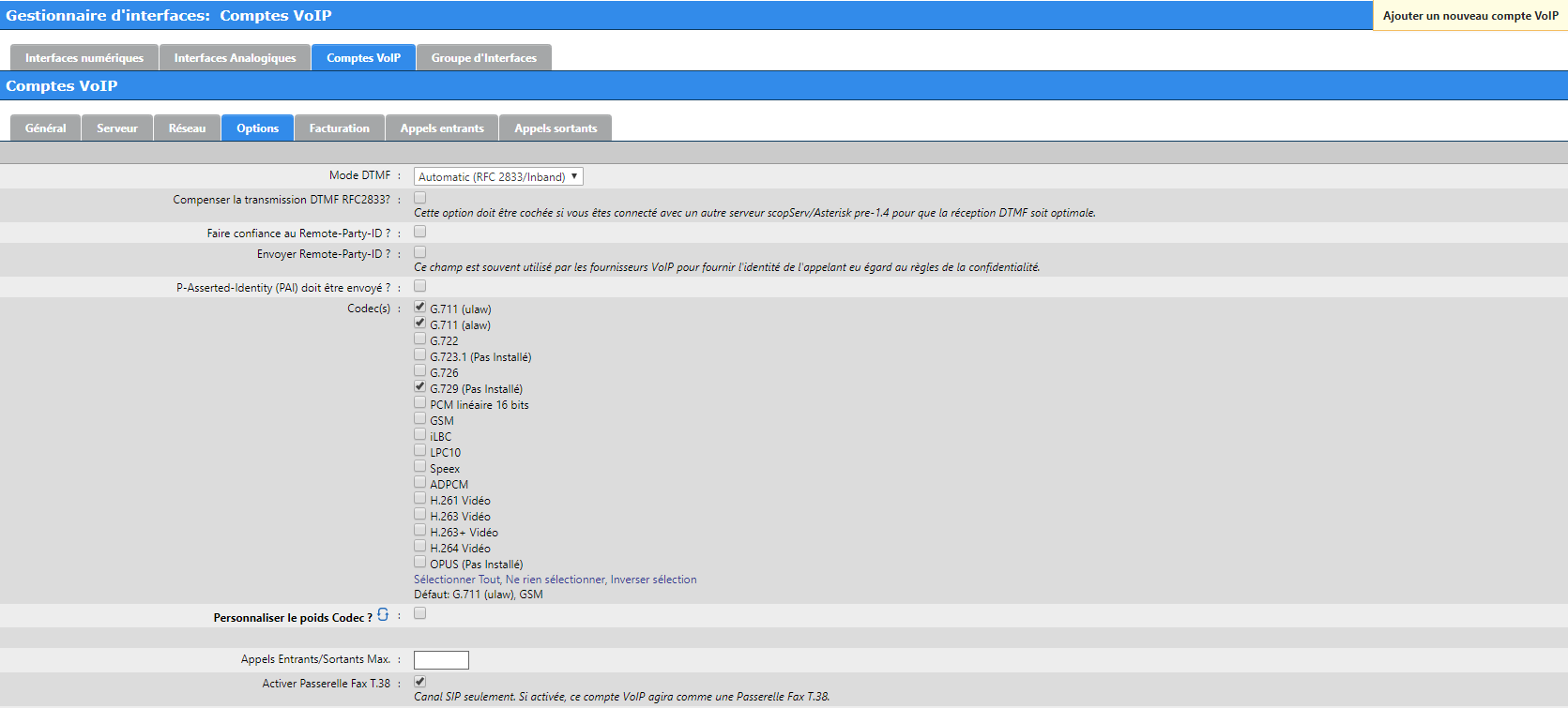

Naviguer vers : * Telephony>Interfaces * Edit an existing or new SIP VoIP Account * Cliquez sur l’onglet Options * Cocher l’option « Enable Fax T.38 Gateway: [X] » * Save

Cela activera la prise en charge de la passerelle T.38 sur tous les appels entrants vers cette interface. Vous devrez toujours définir une ou plusieurs destinations pour les fax entrants. Et vous devrez configurer le routage DNIS pour chaque SDA (ou « DID » en anglais) afin que le routage de fax virtuel puisse définir la bonne destination.

Naviguer vers :

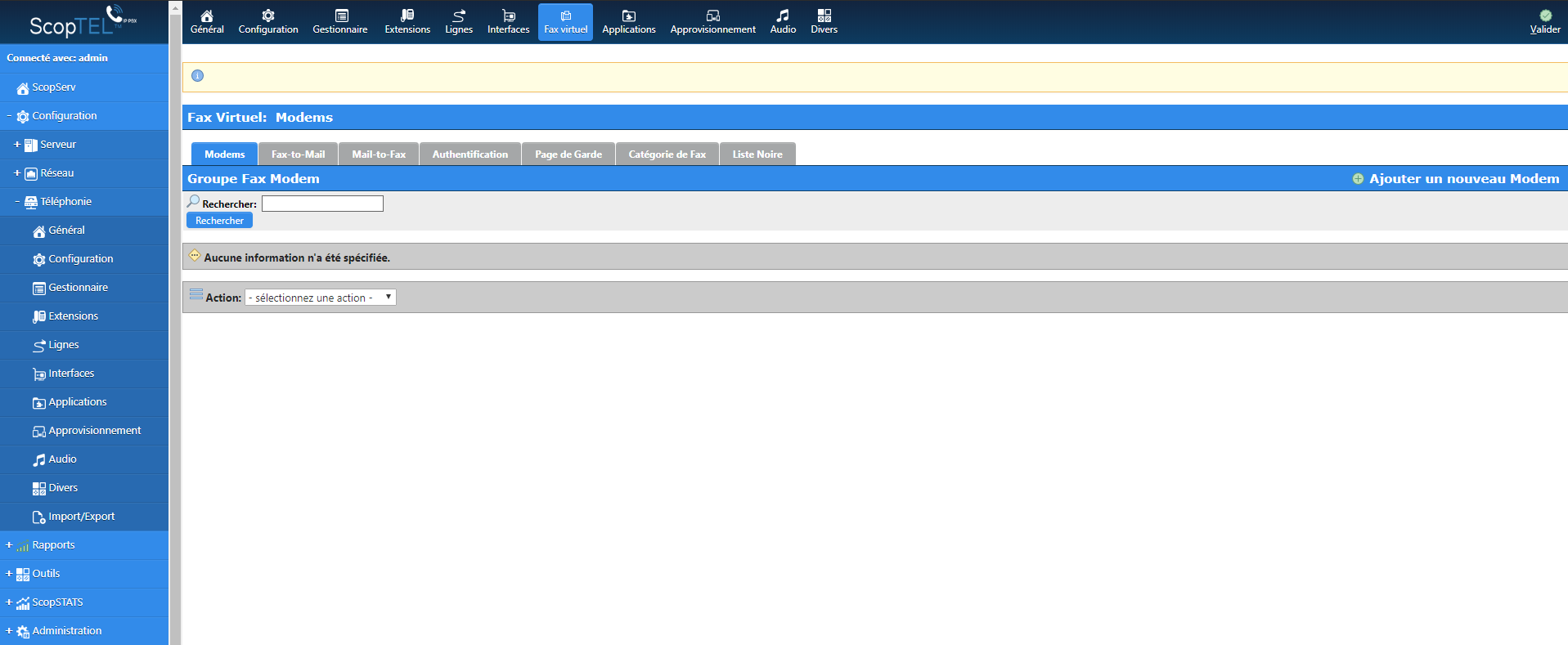

Naviguer vers Telephony>Virtual Fax

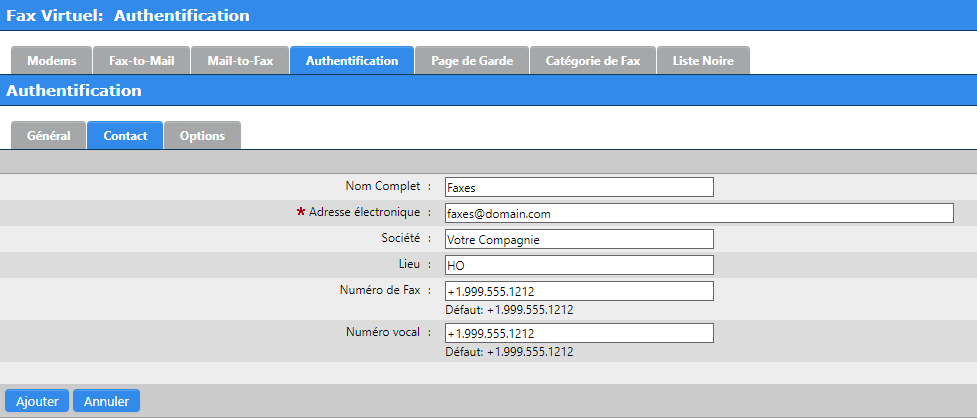

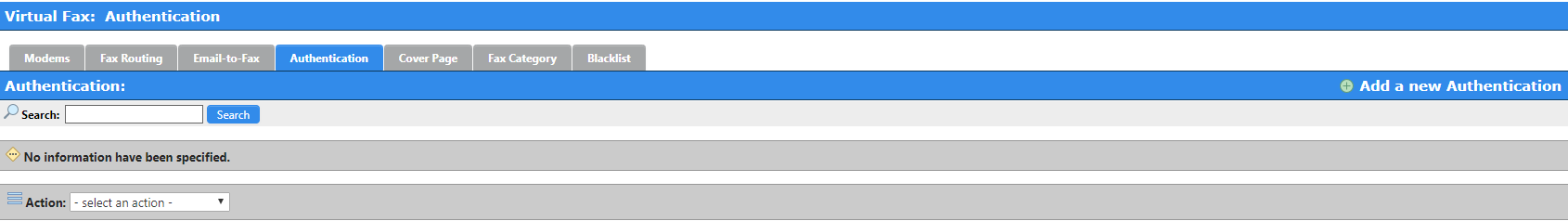

« Virtual Fax » (télécopieur virtuel) : Authentication (« authentification »)

Ligne entrante dédiée au modem virtuel de télécopie Gestionnaire de lignes (« Lines Manager ») Incoming Lines>General « Fax Extension (Routing) »: peut être laissé en blanc. Le réglage par défaut est d’utiliser la valeur SINC (« DNIS ») de l’onglet Général dans la « Virtual Fax Route ») Une valeur SINC (« DNIS ») personnalisée peut être utilisée pour remplacer le DNIS entrant par défaut Exemples : L’opérateur télécom envoie DNIS 2234 et vous souhaitez envoyer le fax à la route virtuelle de télécopie 9055551234. Les lignes POTS ne prennent pas en charge DNIS, mais vous souhaitez quand même les envoyer vers une route de fax virtuelle. Vous souhaitez envoyer plusieurs lignes entrantes vers la même ligne de fax virtuelle 9055551234 Dans l’un ou l’autre de ces exemples, vous pouvez définir le paramètre « Fax Extension (Routing) » : <DNIS> à une valeur numérique personnalisée

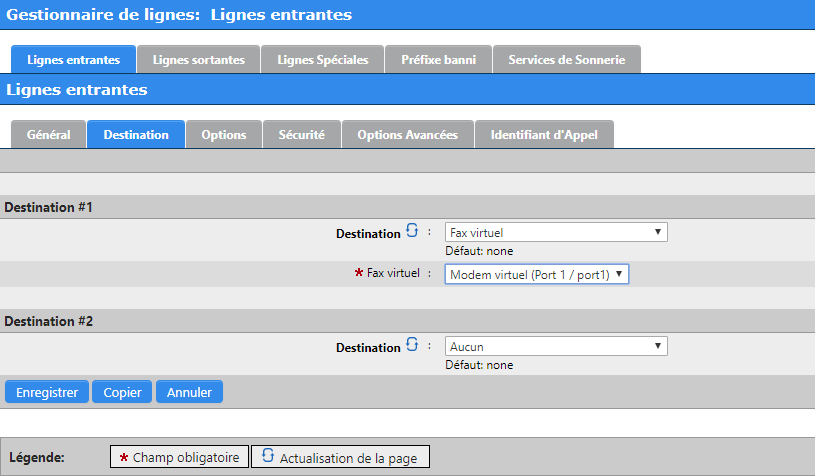

Ligne entrante dédiée au modem virtuel de télécopie Gestionnaire de lignes (« Lines Manager ») Incoming Lines>Destination Destination : utilisez le sélecteur de liste déroulante pour choisir Fax Virtuel Après avoir choisi la destination du fax virtuel (« Virtual Fax Destination »), utilisez le menu déroulant pour sélectionner le port de votre modem virtuel. Ajouter ou enregistrer votre configuration

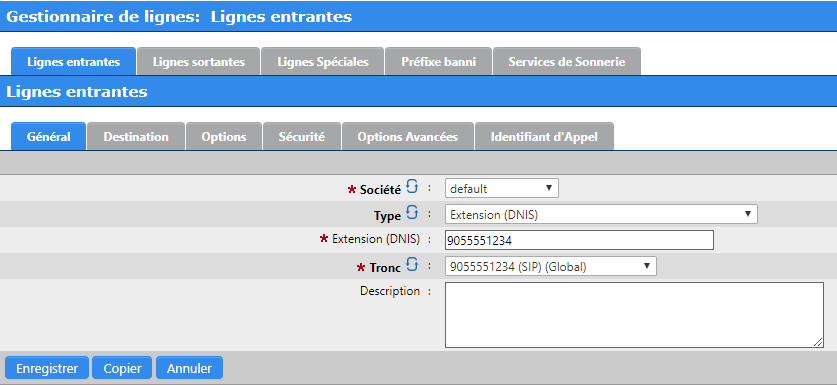

Exemple : 9055551234 Type = Extension (DNIS) Extension (DNIS) = 9055551234 * Trunk = 9055551234

Ligne entrante partagée entre la voix et le télécopieur Gestionnaire de lignes (« Lines Manager ») Incoming Lines>Destination Destination : utiliser le sélecteur de liste déroulante pour choisir la destination par défaut

Ligne entrante partagée entre la voix et le télécopieur Gestionnaire de lignes (« Lines Manager ») Incoming Lines>General « Fax Extension (Routing) »: peut être laissé en blanc. Le réglage par défaut est d’utiliser la valeur SINC (« DNIS ») de l’onglet Général dans la « Virtual Fax Route ») Une valeur SINC (« DNIS ») personnalisée peut être utilisée pour remplacer le DNIS entrant par défaut Exemples : L’opérateur télécom envoie DNIS 2234 et vous souhaitez envoyer le fax à la route virtuelle de télécopie 9055551234. Les lignes POTS ne prennent pas en charge DNIS, mais vous souhaitez quand même les envoyer vers une route de fax virtuelle. Vous souhaitez envoyer les lignes entrantes vers la même ligne de fax virtuelle 9055551234 Dans l’un ou l’autre de ces exemples, vous pouvez définir le paramètre « Fax Extension (Routing) » : <DNIS> à une valeur numérique personnalisée

Ligne entrante partagée entre la voix et le télécopieur Gestionnaire de lignes (« Lines Manager ») Incoming Lines>General Il est essentiel de cocher « Enable Fax Detection ? [x] » pour partager entre le routage voix et télécopie « Indicate Ringing During Fax Detection ? [X] » doit être coché pour fournir la sonnerie de retour aux appelants vocaux Ajouter ou enregistrer votre configuration

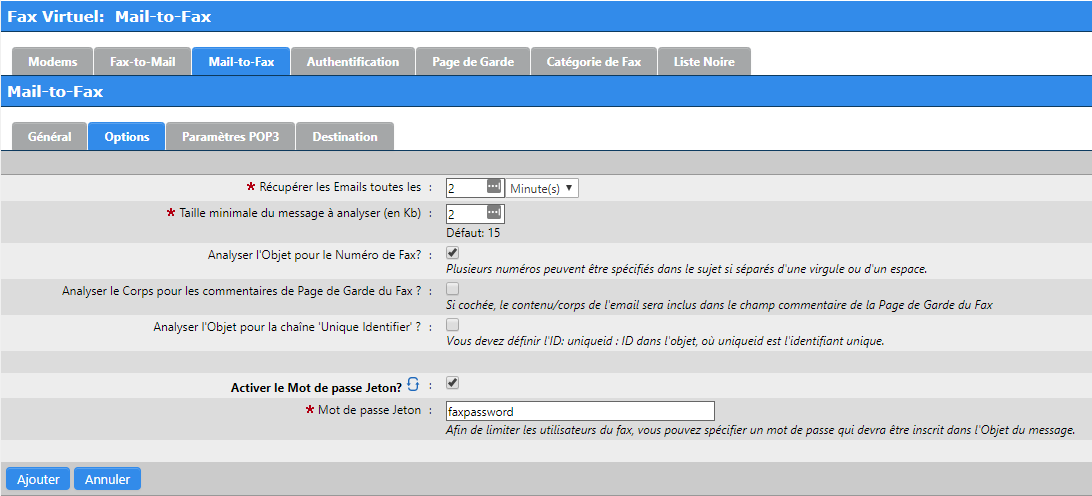

Exemples de ligne de sujet : 5551212 95551212 915555551212 Avec token = faxpassword 5551212 faxpassword 95551212 faxpassword 915555551212 faxpassword

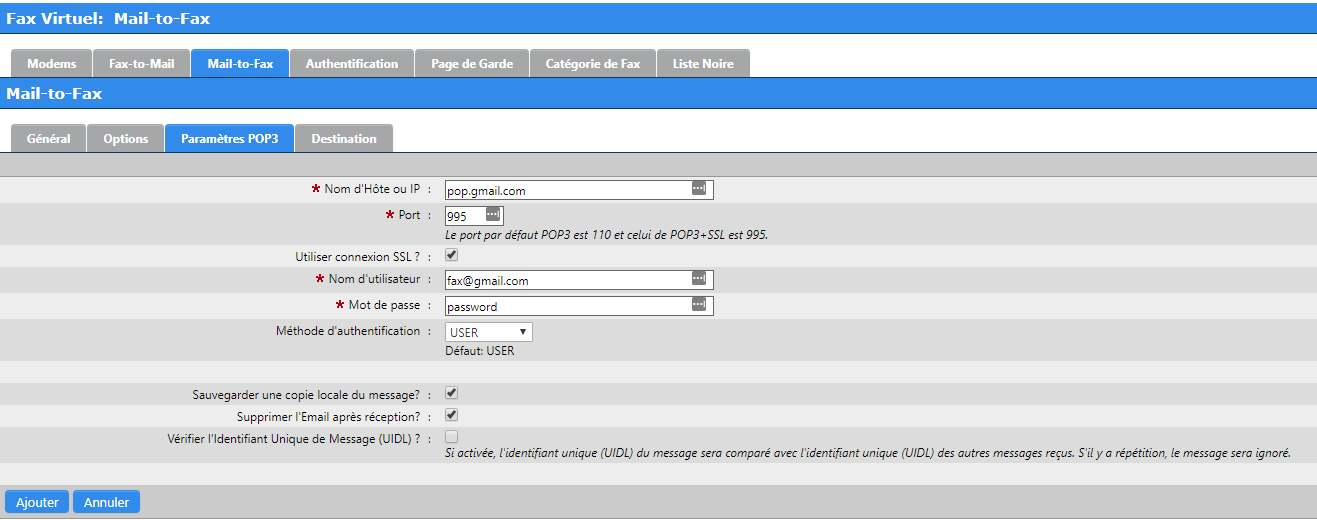

Le serveur SCOPTEL tentera de se connecter au serveur POP3 et d’utiliser les identifiants POP3 spécifiés dans l’onglet Paramètres POP3 pour télécharger les pièces jointes. Une fois la pièce jointe téléchargée, le serveur SCOPTEL utilisera la ligne objet pour sélectionner un port Fax Modem sortant pour composer et envoyer le fax.

Options Le serveur utilisera les paramètres Options pour se connecter périodiquement à un serveur POP3 externe.

Destination Choisissez les paramètres souhaités pour « Outgoing Fax Modem Port, Cover Page » (Port Fax Modem sortant, Page de garde)

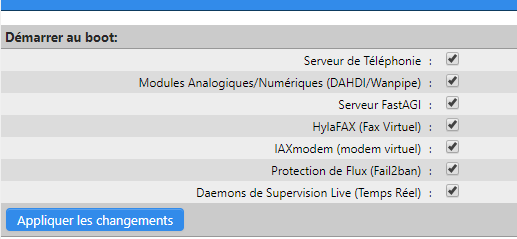

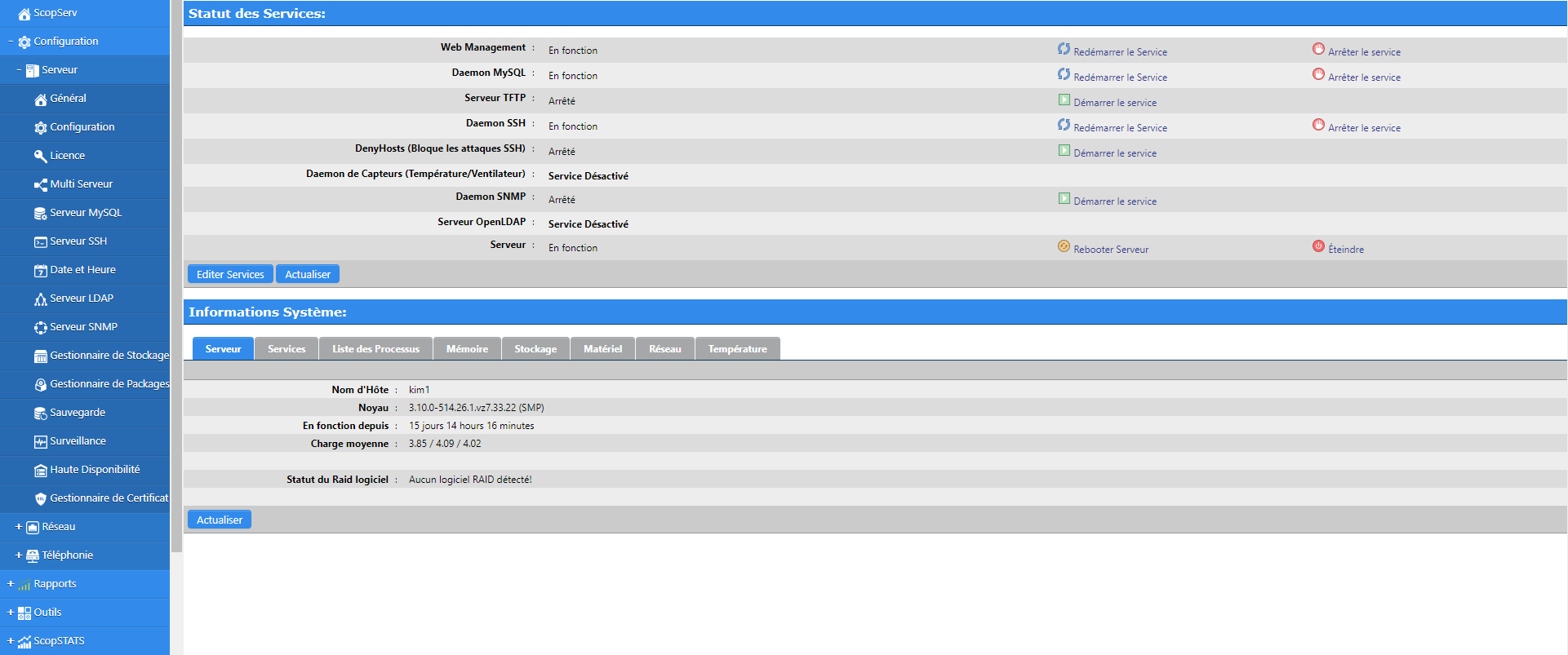

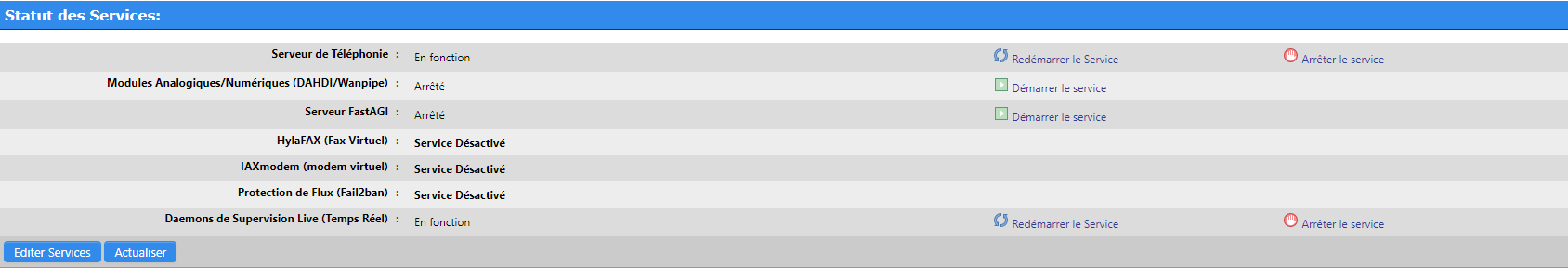

Commit Démarrer « IAXmodem (Virtual Modem) » Redémarrer « HylaFAX (Virtual Fax) »
